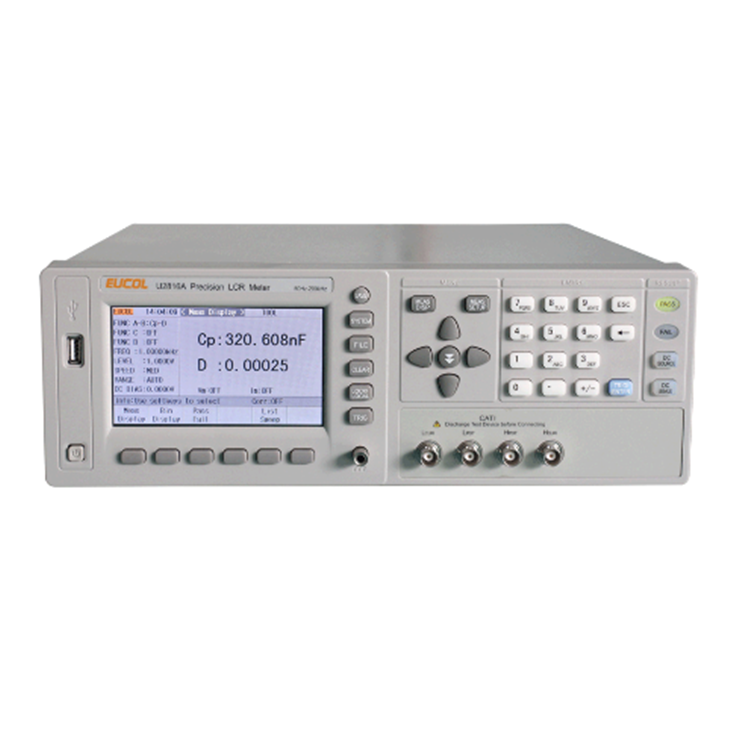

产品型号： U2816A 精密LCR数字电桥
测试频率： 50Hz – 200kHz, 分辨率：1mHz
基本精度： 0.05%
测试电平： 10mV – 2V，分辨率：1mV
测试速度： 快速: 90, 中速: 10, 慢速: 5 (次/秒)
内部偏置： 5V- +5V，分辨率：1mV
输出阻抗： 10Ω, 30Ω, 100Ω
| 工作温度、湿度 | 0°C－40°C, ≤90%RH | |
| 电源要求 | 电压 | 99V - 242V |
| 频率 | 47.5Hz－63Hz | |
| 功耗 | ≤ 60 VA | |
| 体积(W×H×D) | 350mm×120mm×360mm | |
| 重量 | 约3.5 kg | |
| 测量功能 | |||
| 测量参数 | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ,DCR(选配) | ||
| 基本精度 | 0.05% | ||
| 测试速度 | 快速: 90, 中速: 10, 慢速: 5 (次/秒) | ||
| 等效电路 | 串联, 并联 | ||
| 量程方式 | 自动, 保持 | ||
| 触发方式 | 内部、手动、自动DUT、外部、总线 | ||
| 校正功能 | 开路/短路/负载，32点点频清零 | ||
| 图形扫描（选件） | 频率、电平、偏置电压/电流、DC源 （ 仅U2816A可选配） | ||
| 列表扫描 | 10点频率、电平、偏置电压/电流、DC源 | ||
| 显示器 | 480*272，5寸TFT彩屏 | ||
| 存储器 | 内部100组，外部U盘500组 | ||
| 测试信号 | |||
| 测试频率 | U2816A | 50Hz – 200kHz, 分辨率：1mHz | |
| U2816B | 50Hz – 200kHz, 37个典型频率 | ||
| 输出阻抗 | 10Ω, 30Ω, 100Ω | ||
| 测试电平 | 10mV – 2V，分辨率：1mV | ||
| ALC功能 | 10mV – 1V (U2816B无) | ||
| 内部直流偏置源 | U2816A | -5V- +5V，分辨率：1mV | |
| U2816B | 无 | ||
| 内置直流源（选件） | -10V - +10V, 分辨率2.5mV | ||
| 测量显示范围 | |||
| |Z|, R,X | 0.01mΩ - 99.9999MΩ | ||
| |Y|, G, B | 0.0001uS – 999.999S | ||
| C | 0.00001pF – 999.999mF | ||
| L | 0.00001µH – 99.9999kH | ||
| D | 0.00001 - 9.99999 | ||
| θ(Deg) | -179.9° – 179.9° | ||
| θ(Rad) | -3.14159 – 3.14159 | ||
| Q | 0.01 - 99999.9 | ||
| Δ% | -999.99% - 999.99% | ||
| DCR | 1mΩ - 99.9999MΩ （仅U2816A可选配） | ||
| 比较器和接口 | |||
| 比较器 | 10档分选，BIN0 – BIN9，NG,AUX, PASS/FAIL LED显示 | ||
| 接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER/GPIB（选件）/SCNANER（选件） | ||
