技 术 说 明

一、灯具旋转分布光度计测试系统

       采用探测器静止，转动灯具的测量原理，实现光源或灯具各个方向上的光强分布测量，满足CIE、IESNA等国际、国内标准等要求，配不同软件实现C-γ、A-α和B-β等多种测量方式。

优点一：自主设计了计算机控制的高精度两轴连续旋转灯具工作台，有效消除了现有结构来回转向间隙，采用高导电率的金属制成具有错层结构的导电滑环，隔离驱动电路和控制电路，消除了大电流对控制电路的干扰，实现了灯具的三维平稳运动，显著地提高了整机的可靠性与测量精度。

优点二：创新设计了金属电热膜环绕加热恒温腔，加热场分布更加均匀，并通过模糊控制算法控制金属导电膜电流大小，使恒温控制更加快速、稳定，大大减少了测试系统温度波动，保证了光电转换的准确，提高了分布光度计的精准度。

优点三：采用克里格（kriging）插值算法和规则网格数字高程模型（DEM）开发了等高线生成模型，自主设计了分布光度计灯具配光曲线系统，能快速生成平滑的等光强图、等照度图，实现光度数据的图形化；结合模块化设计，使用三维图形来表示灯具的光强分布，更加直观的得到灯具在各个方向上的光强分布，并能被动或自动地进行全方位旋转。

二、主要应用

1、用于各种LED（半导体照明灯具）、道路灯具、投光灯具、室内灯具、户外灯具的配光性能及灯具的多种光度参数精确测试。

2、测量参数包括：空间光强分布、空间等光强曲线、任意截面积上的光强分布曲线（可分别用直角坐标或极坐标系显示）、平面等照度分布曲线、亮度限制曲线、灯具效率、眩光等级、上射光通比、下射光通比、灯具的总光通量、有效光通量、利用系数，以及电参数（功率、功率因数、电压、电流）等。

三、工作原理

采用固定探测器、旋转灯具法测量原理。测量灯具安装在两维旋转工作台，通过激光瞄准器的激光束，使灯具的发光中心与旋转工作台的旋转中心重合。当灯具绕垂直轴转动时，与旋转工作台中心处于同一水平高度的探测器测量该水平面上的各个方向的光强值。当灯具绕水平轴转动时，则探测器测量垂直面上各方向的光强值。垂直轴和水平轴均可在±180°或0°-360°范围内连续旋转。根据测量灯具得到灯具在各方向上的光强分布数据后，计算机即可计算出其他光度参数及配光曲线。

为了保证灯具安装稳定，根据不同的测量坐标系，该系统可分为以下两种结构：

A、双立柱结构（B-β和A-α平面坐标系）

  主要用于测量投光灯、泛光灯灯具等。安装灯具时，使灯具的发光中心与旋转工作台的旋转中心一致。在B-β坐标系中，灯具轴与旋转工作台的水平轴重合。在A-α坐标系中，灯具轴与旋转工作台的水平轴垂直。

B、单立柱结构（C-γ平面坐标系和圆锥面坐标系）

主要用于测量筒灯、格栅灯等室内灯具及LED路灯等户外灯具。安装灯具时，使灯具的发光中心与旋转工作台旋转中心一致。灯具的光轴与旋转工作台的水平轴重合。

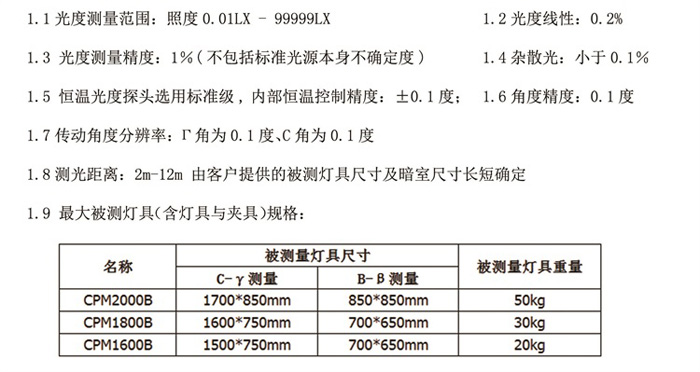

四、 技术特性

五、丰富强大的测试功能

       设计了分布光度计灯具配光曲线系统，能快速生成平滑的等光强图、等照度图，实现光度数据的图形化，并采用了三维图形来表示灯具的光强分布，可直观地显示全方位的光强分布。

1)   主要测试项目（通过测试控制软件实现）

光强分布曲线、各角度光强数据、有效发光角、光束角、总光通量、区域光通量（表）、上射光通量、下射光通量、灯具效率、等照度图、等光强图、利用系数、亮度限制曲线、眩光等级、最大允许距高比、灯具概率曲线、有效平均照度曲线、电压、电流、功率、功率因数、频率等。

2)   符合国际标准要求的测控软件：测试结果能直接以IESNA等国际通用的标准格式文件输出，输出数据文件能直接用作常用的国际通用的照明设计、灯具设计软件的输入数据。测试结果还可打印成详细的报表。

3)   配机载精密激光对准系统及水平和垂直方向的十字激光对准装置，安装被测灯具时以精确灯具中心；

4)   采用精密贵金属导电滑环技术，避免传统仪器转动时绕线，支持连续转动；

5)   灯臂设计考虑减少挡光；

6)   现场线控装置，用于两轴转角的人工调控；

7)   快/中/慢扫描速度可选择，测试速度：1/10—1 转/分；

8)   转台有紧急停车功能；

9)   控制台（电脑）到转台控制线长：10米(或按客户要求设计)；

10)  裸光源、投光灯、室内灯、道路灯等专用测试夹具供客户选择购买。

六、技术培训（全方位、一体化的技术培训方案）

1）灯具光度学基础知识

2）系统原理与结构

3）实际测量操作（硬件和软件）

4）系统维护

七、设备的设计标准

CPM-1600B分布光度计的结构、技术参数、测量操作步骤及数据处理软件符合下列标准要求：

3.1 CIE Pub. NO.70, “TheMeasurment of Absolute Luminous Intensity Distributions”

3.2 CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

3.3 CIE Pub.NO.76, “Photometry-theCIE Sytstem of Physical Photometry”

3.4 CIE 121-1996 “ThePhotometry of Goniophotometer of Luminaries”

3.5 IESNA LM-75 “GoniophotometerTypes and Photometric Coordinates”

3.6 IESNA LM-79 “Electrical and Photometric Measurements ofSolid-state Lighting Products”

3.7 IESNA-1971(73-96),“IESPractical Guide to Photometry”

3.8 IESNA 61341 “Method of Measurement of Center Beam Intensityand Beam Angle(s) of Reflector Lamp”

3.9 GB/T 9467-2008,“室内灯具光度测试”

3.10 GB/T 9468-1988, “道路照明灯具光度测试”

3.11 GB/T 7002-2008,“投光照明灯具光度测试”

3.12 LB/T 001-2008 “整体式LED路灯的测量方法”

3.13 GB/T 24824-2009 “普通照明用LED模块测量方法”
